Tugas Jaringan Komputer Lanjut

SUBNETTING JARINGAN


Subnetting secara garis besar mempunyai arti memecah jaringan yang besar menjadi beberapa jaringan yang lebih kecil. Hal ini berguna untuk efisiensi jika terdapat network yang cukup besar namun tidak semua host yang digunakan. Serta agar lebih mudah untuk memantau antar jaringan yang lebih kecil.

Pada tugas kuliah kali ini saya ditugaskan untuk melakukan subnetting pada IP dengan kelas B menjadi 12 segmen jaringan. Secara default untuk IP address kelas B mempunyai netmask 255.255.0.0.

Pertama-tama kita cari range untuk subnetting IP dengan kelas B menjadi 12 segmen jaringan. Kita gunakan cara pencarian seperti dibawah ini.


Dari pencarian diatas, kita mendapatkan bahwa 12 segmen jaringan berada antara 2^4 dan 2^3.


Sehingga pada bilangan oktet ketiga dibagi menjadi 2 bagian (0000 0000) karena 12 terletak diantara bit ke-5(2^4) dan bit ke-4(2^3) . Selanjutnya 4 angka biner di awal(sebelah kiri) merupakan bagian untuk subnet sedangkan 4 bilangan biner di belakangnya(sebelah kanan) untuk broadcast. Total networknya adalah 2^4 yaitu 16, dan network yang dapat digunakan adalah (2^4) – 2 =14 network(karena 2network merupakan subnet dan broadcast).
Kemudian kita lakukan penjabaran untuk mencari subnet dan broadcast-nya seperti tabel dibawah.

Berikut tabel penjabaran mengenai subnetting:

Contoh gambar dari jaringan subnet di atas.

Subnetting Alamat IP kelas B

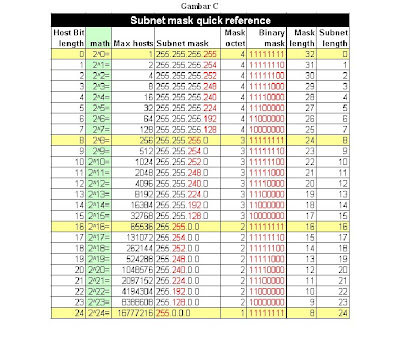

Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas B:


Cara menentukan IP Subnet mask adalah:
Biner subnet mask 11111111 11111111 11111111 11000000.
Kolom ke 4 menunjukkan jumlah kelompok dan jumlah host, maka Kolom ke 4 memiliki nilai 192.
Bit ke 0 hingga 5 berisi angka biner 0. Bit 6 dan ke 7 berisi angka biner 1. Maka nilainya adalah 64 (2 pangkat 6) + 128 (2 pangkat 7) = 192.

Jadi, IP Subnet mask adalah:
11111111 11111111 11111111 11000000 —> 255.255.255.192


Sumber:
http://koesnandar1964.wordpress.com/
http://id.wikipedia.org/wiki/Subnet_mask
http://deadlinechacha.wordpress.com/
